格宾网生态挡土墙工程设计

        格宾网生态挡土墙作为护坡，护岸，道路防护工程中防护措施，越来越多的被采纳应用，实际应用效果显著，本文简单介绍格宾网挡土墙的工程设计，其中涉及到格宾网设计，挡墙设计，填料及反滤层，为相关工程设计提供参考借鉴。
（1）格宾网

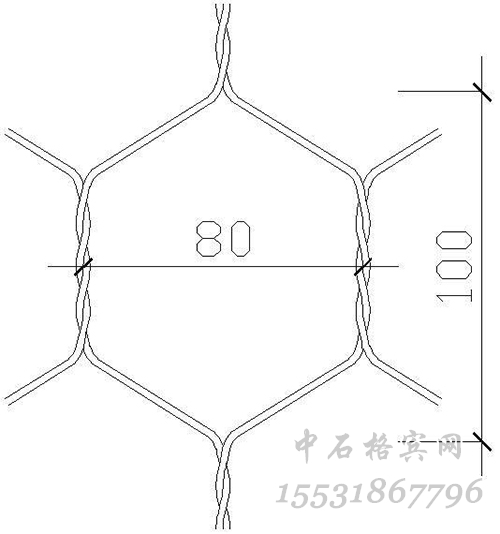

       本工程所使用的格宾网片网格编织采用2.7mm的钢丝。网片边框制作采用3.4mm钢丝。钢丝抗拉强度不小于420N/mm2，延伸率不低于10%。钢丝表面采用热镀锌保护，镀锌量不小于245g/㎡。镀锌钢丝直径容许误差为±0.06mm。格宾网片规格有2m×1m和1m×1m两种。网片由厂家预制，尺寸允许误差为±10cm。石笼网片网格尺寸为80mmX100mm的六边形（见图1)，网格尺寸允许误差为±10mm。

 （2）格宾网箱

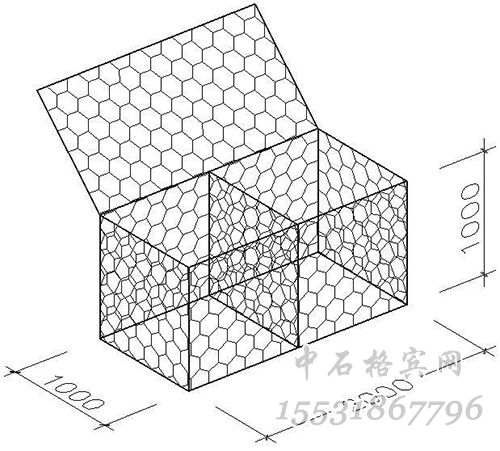

        本工程所使用的格宾网箱规格为2×1×1m(长×宽×高），由2种规格的石笼网片绑扎而成。网箱用网片分隔成2个独立单元（见图2)。

 （3）网箱填料

        填料采用级配碎石和卵石，石料强度等级MU60，密度不小于2.6t/m3，粒径范围D=80〜200mm,粒径小于网孔尺寸（80mm)的石料应少于15%。

 （4）挡墙尺寸

         格宾挡墙防洪堤的断面结构见图3。墙体高度3.0m,墙顶宽度1.0m,墙底宽度3.0m,墙面、墙背倾斜坡度均为1:0.5。

  （5）反滤层

         挡土墙墙背满铺规格50mX5m，单位面积质量450g/m2的涤纶短纤针刺无纺土工布作为反滤层。

        以上格宾网生态挡土墙工程设计未说明工程设计计算方法，鉴于小编专业知识不足，在此仅叙述简单参数，有关工程计算及相关参数的确立，需专业人士，本文相关内容仅供参考，如有疑问请致电安平县中石丝网制造有限公司，15531867796，也可百度地图直达随时验厂，选购格宾网、石笼网，一定要选有实力，有规模的实体厂家，安平中石随时恭候您的光临。
